XCLP3-120T 數控輸送帶式全自動沖裁機

 內部精密結構示意圖

XCLP3-120T 數控輸送帶式全自動沖裁機


類型	四柱裁斷機	品牌	誠恩機械
型號	XCLP3-120KN	主電機功率	7.5kw
裁斷力	120（T）	裁斷面積	1600*800（mm2）
工作臺尺寸	1600*800（mm）	主機上壓板至主機工作臺距離	60-180（mm）
沖程調 節范圍	120MM

一、用途與特點

1、本機適用于用成型刀模對各種非金屬片狀材料進行全斷或半斷模切作業。例如：吸塑包裝制品、珍珠棉包裝、海綿制品、橡膠、印刷等行業。

2、PLC 控制，操作簡單、快捷、準確。

3、主機采用雙油缸、雙曲柄連桿平衡、四柱精密導向機構，保證每一個裁斷位置的裁斷深度完全相同。

4、壓板下壓接觸刀模時自動慢切，使裁斷料最上層與最下層之間沒有尺寸誤差。

5、所有滑動部位采用中央供油自動潤滑系統，保證了機器的使用壽命和精度。

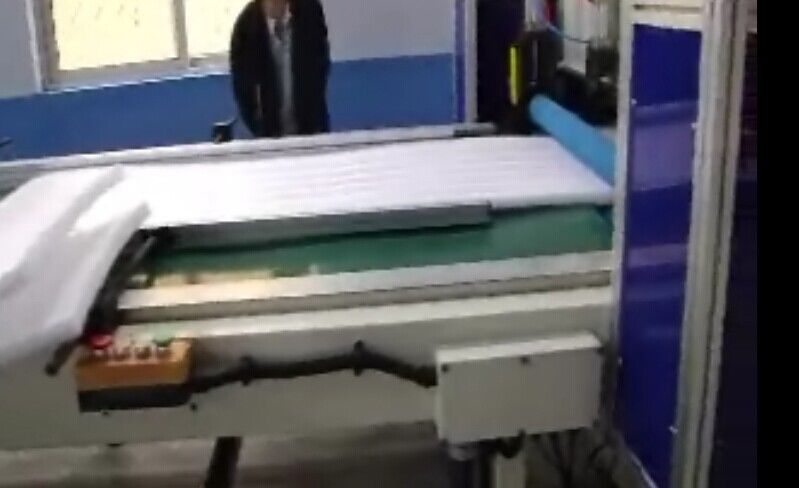

6、雙邊輸送帶自動送料出料伺服電機plc控制送料系統，保證送料精確度高，節約原材料，送料出料速度可調節。令整機生產效率提高二到三倍，電氣互鎖，保證安全。

7、機器采用整機儲油液壓系統，從根本上解決了油溫升高現象，機器可長時間連續工作，延長機器使用壽命。

二、主要技術參數：

最大工作裁斷力：120T

上壓板至工作臺距離：60mm-180mm

裁斷區域：1600mm*800mm

送料輸送臺：2000mm

出料臺：1000mm

主電機功率：7.5KW

機器重量（約）：6000KG

外形尺寸：2500MM*1500MM*3250MM

三、機器主要配置：

機體材料

上海寶鋼集團 選用材質型號 KO345A AH36

機身上下工作臺面鐵板 厚度 38mm

上下機體內加強板   厚度 20mm

四柱連接橫梁     厚度 120mm

四柱圓鋼  江蘇沙鋼集團 選用材質型號 駱鉬鋼 42crmo 35crmo

四柱        直徑 100mm

平衡軸       直徑 70mm

銷釘        直徑 50mm

油缸        內徑 180mm (雙油缸)

外觀要求

整機油漆      歐標  高光海藍   （客戶可選用）

電器元件

觸摸屏       西門子

P L C        日本三菱

接觸器       法國施耐德

熱繼電器      法國施耐德

行程開關      臺灣天得

中間繼電器     日本歐姆龍

沖裁按鈕      臺灣天得

馬達        上海德東



液壓元件

密封元件       好萊特（英國芬納）

油泵         臺灣 宏一

電磁閥        臺灣豐昌



四 、售后服務

終身維修，整機保修期限壹年整（除人為損壞外）。供方負責上門安裝、調試及人員培訓。

五，包裝:（國內）正常防塵纏繞膜包裝。

XCLP3-120T 數控輸送帶式全自動沖裁機價格歡迎來電咨詢!
