300噸四缸六柱型自動送料裁斷機

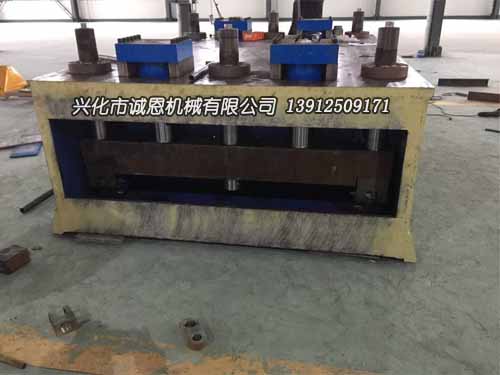

內部精密結構示意圖

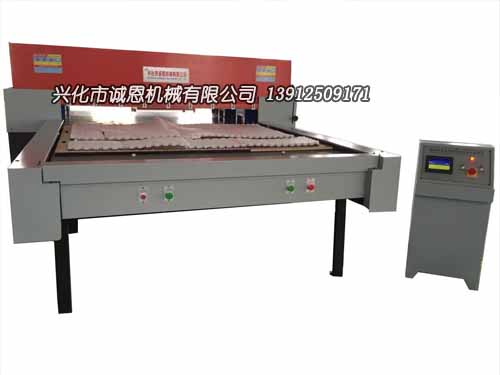

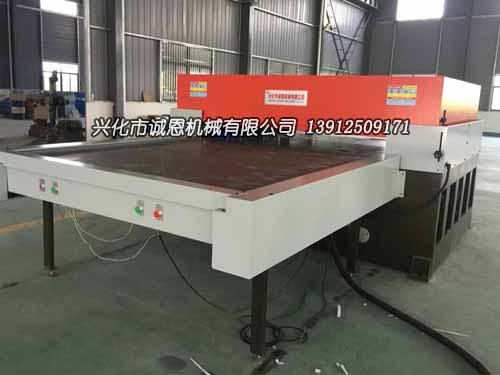

XCLP3-300T 單邊自動送料沖裁機(四缸六柱型）


類型	四柱裁斷機	品牌	興化誠恩機械
型號	XCLP3-3000KN	主電機功率	18.5kw
裁斷力	300（T）	裁斷面積（有效面積）	2100*2100（mm2）
工作臺尺寸	2100*2100（mm）	主機上壓板至主機工作臺距離	60-230（mm）
沖程調 節范圍	170MM



一、用途與特點

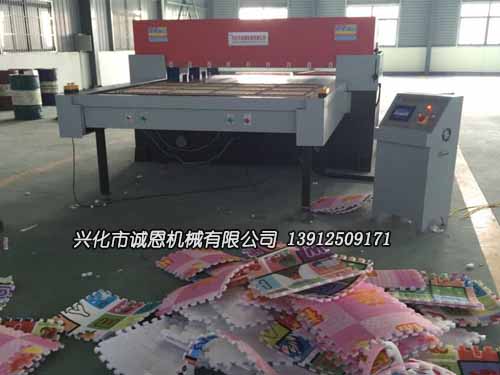

1、本機適用于用成型刀模對各種非金屬片狀材料進行全斷或半斷模切作業。例如：（EPE,EVA）爬行墊 汽車內飾件，吸塑包裝制品、珍珠棉包裝、海綿制品、橡膠、印刷等行業。

2、PLC 電腦控制，操作簡單、快捷、準確。

3、主機采用雙油缸、雙曲柄連桿平衡、四柱精密導向機構，保證每一個裁斷位置的裁斷深度完全相同。

4、壓板下壓接觸刀模時自動慢切，使裁斷料最上層與最下層之間沒有尺寸誤差。

5、所有滑動部位采用中央供油自動潤滑系統，保證了機器的使用壽命和精度。

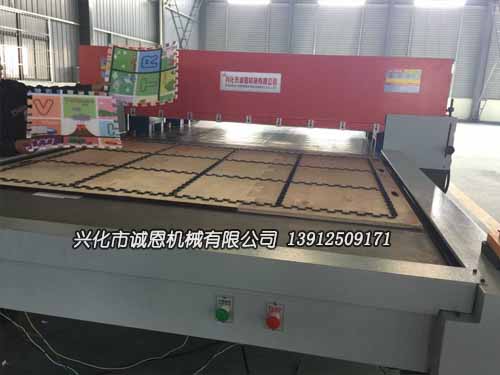

6、自動送料采用變頻控制送料系統，保證送料精確度高，送料出料速度可調節。令整機生產效率提高二到三倍，電氣互鎖，保證安全。

7、機器采用整機體儲油液壓系統，從根本上解決了油溫升高現象，機器可長時間連續工作，延長機器使用壽命。

8.PLC觸摸屏控制設定參數，從而代替了傳統的手動設定大大的提高了生產效率。

二、主要技術參數：

最大工作裁斷力：300T

上壓板至工作臺距離：60mm-230mm

裁斷區域：2100MM*2100MM（有效使用面積）

主電機功率：18.5KW 六級

機器重量（約）：21000KG

三、機器主要配置：

機體材料

上海寶鋼集團 選用材質型號 KO345A AH36

四柱圓鋼

江蘇沙鋼集團 選用材質型號 駱鉬鋼 42crmo 35crmo

外觀要求

整機油漆             歐標  高光海藍   （客戶可選用）

電器元件

觸摸屏         臺灣 威倫

PLC           日本三菱

接觸器         法國施耐德

熱繼電器       法國施耐德

行程開關       臺灣天得

中間繼電器     日本歐姆龍

沖裁按鈕       臺灣天得

馬達           上海產



液壓元件

密封元件       好萊特（英國芬納）

油泵           臺灣  凱斯特

電磁閥         臺灣  佳王  北部精機



四 、售后服務

終身維修，整機保修期限壹年整（除人為損壞外）。供方負責上門安裝、調試及人員培訓。

五，包裝:（國內）正常防塵纏繞膜包裝。
