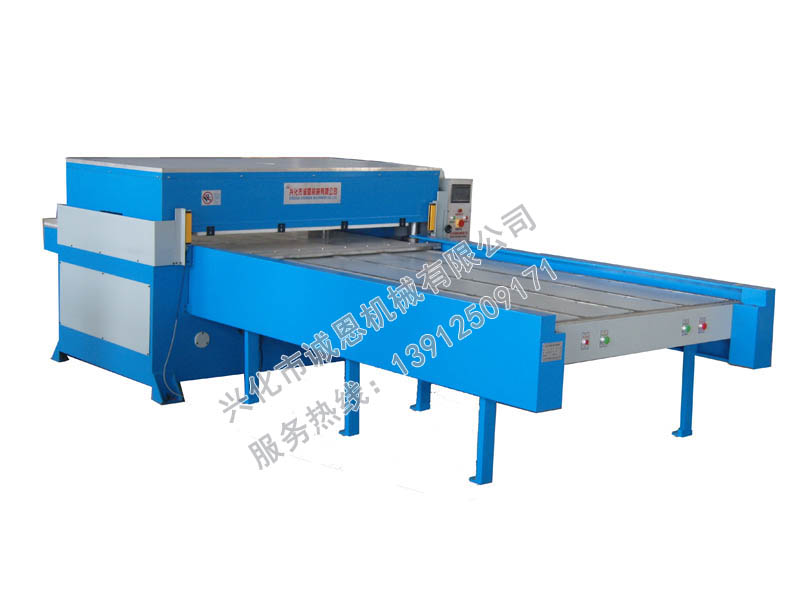

一、用途特點與結構示意圖:
1、本機適用于用成型刀模對各種非金屬片狀材料進行全斷或半斷模切作業。例如:吸塑包裝制品、汽車內飾,珍珠棉包裝、海綿制品、橡膠、印刷等行業。
2、PLC 控制,操作簡單、快捷、準確。
3、主機采用雙油缸、雙曲柄連桿平衡、四柱精密導向機構,保證每一個裁斷位置的裁斷深度完全相同。
4、壓板下壓接觸刀模時自動慢切,使裁斷料最上層與最下層之間沒有尺寸誤差。
5、所有滑動部位采用中央供油自動潤滑系統,保證了機器的使用壽命和精度。
6、雙邊自動變頻緩沖送料系統,令整機生產效率提高二到三倍,電氣互鎖,保證安全。
7、兩邊可設定不同高度的刀模,適合不同大小的刀模裁斷作業,保證了生產的需要。
8、機器采用整機儲油液壓系統,保證油溫不升高,機器可長時間連續工作。
9、送料傳動采用伺服電機控制,可以精確提高送料精度從而更好的節約材料成本,可以使原材料二次或者多次送料裁斷大大的提高了生產效率。
10、內部結構示意圖如下
二:主要機體用料技術參數電氣及液壓原件配置如下:
1.機體選料
機體材料(上海寶鋼集團公司 選用材質型號 KO345A AH36 )
四柱圓鋼(江蘇沙鋼集團 選用材質型號 駱鉬鋼 42crmo 35crmo)
2.技術參數
3.電氣及液壓原件配置
PLC |
日本 三菱 |
觸模屏
行程開關 沖裁按鈕 |
臺灣 威輪
臺灣 天得 |
接觸器熱繼電器 |
法國 施耐德 |
中間繼電器 |
日本 歐姆龍 |
油泵
電磁液壓閥 |
宏一 中外合資
豐昌 臺灣原裝進口 |
伺服電機電機 |
臺灣 偉德 |
伺服驅動器 |
臺灣 偉德 |
主電機 |
國產 南京萊藝 |
備注:特殊定制需求
1. 特殊規格可定制(有效工作臺尺寸,特殊工作行程);
2. 可選裝有紅外線安全裝置。
四、包裝:防塵纏繞膜(國內),木箱(出口) 隨機配送PP沖切板,手動拉板,工具和配件。
五、售后服務:在正常使用范圍內保修壹年,終身跟蹤服務,服務24小時到位。
